電氣控制

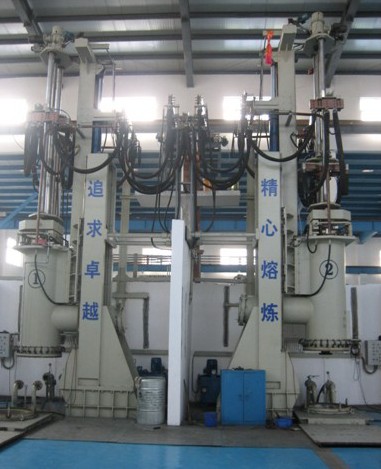

真空自耗電弧爐是利用弧光放電產生的電弧熱能熔煉金屬材料。它是在真空狀態下將自耗電極接負極，坩堝接正極，通電時兩極間產生弧光放電，正離子打到陰極（自耗電極），電子打到陽極上（坩堝），將電能轉變成熱能，使材料熔化。熔煉時，液態鈦以熔滴的形式，通過5000K(約4700℃)的高溫電弧區，滴落到坩堝熔池過程中并在水冷銅坩堝內保持液態時，發生一系列的物理化學反應，使金屬得到精煉，起到提純作用，達到了凈化金屬，改善結晶結構；在電弧高溫加熱下的熔池受到攪拌，一些易揮發雜質將加速擴散到熔池表面被去除，合金的化學成分經攪拌可達到充分均勻，提高性能的目的。在電弧的作用下，自耗電極的不斷熔化消耗，熔池不斷上升，熔融金屬被水冷坩堝逐漸冷凝成鑄錠。這種爐子主要用于鈦、鋯、鉬等活潑金屬的熔鑄。
1、結構概述
真空自耗電弧爐主要由爐體、電極桿及其傳動系統、電極桿X-y調節、電子稱重、觀察攝像裝置、爐體升降液壓系統、爐體框架（真空室、立柱導向聯接體）及其旋轉機構、閉鎖閥、坩堝及穩弧線圈、冷卻水套、真空系統、冷卻系統、壓縮空氣系統、直流整流電源、電氣控制系統，防爆墻及壓力卸放通道等組成。爐型主要分L型和P型爐。
2、L型結構類型
爐身升降，坩堝移動。工作特點：爐身設置在固定框架上并沿y軸方向上下升降，坩堝設置在可移動水套小車上，電極裝入和鑄錠卸出均為坩堝移開后，由吊裝工具完成。
1P型結構類型
坩堝固定，爐體轉動。工作特點：爐身由框架支撐并可沿框架導軌副升降，隨同框架旋轉至另一坩堝位置（雙工位），電極裝入和鑄錠卸出均為爐體移開后由吊裝工具完成?？蓪崿F兩個坩堝位置交替熔煉。爐型規格見表1。
3、P型爐子概況：一個上爐體，一套電源，一套真空系統，一套電氣控制系統，兩個交替工作的工位，即兩套固定坩堝（坩堝上部設置插板閥）及冷卻水套，爐身由一框架支撐并可沿框架副導軌升降和繞坩堝旋轉，電極裝入和鑄錠卸出均為爐身升起并旋轉至另一個工位后，由吊裝工具完成。
熔鑄鈦真空自耗電弧爐系列的主要技術參數
|
型號 |
容量 （噸） |
工作電壓 （伏） |
*電流 （安） |
坩堝尺寸（毫米） |
熔煉真空度（Pa） |
電極升降控制方式 |
|
|
直徑 |
長度 |
||||||
|
ZHT-650 |
0.65 |
20～40 |
10000 |
|
|
1.3～0.13 |
電極連續稱重計算機－弧長 |
|
ZH-1000 |
1 |
20～40 |
12000 |
420 |
1200 |
1.3～0.13 |
電壓 |
|
FMA-Ⅲ-1000 |
1 |
20～45 |
10000 |
380 |
1100 |
1.3～0.13 |
電壓弧長 |
|
ZH-1500 |
1.5 |
20～40 |
15000 |
480 |
2400 |
1.3～0.13 |
電壓弧長 |
|
ZH-3000 |
3 |
20～40 |
30000 |
518 |
2400 |
1.3～0.13 |
電壓弧長 |
|
ZH-5000 |
5 |
20～40 |
30000 |
550 |
3500 |
1.3～0.13 |
電壓弧長 |
|
ZH-6000 |
6 |
20～40 |
30000 |
820 |
4000 |
1.3～0.13 |
電極連續稱重計算機－弧長 |
|
ZH -10000 |
10 |
20～40 |
40000 |
1000 |
4000 |
1.3～0.13 |
電極連續稱重計算機－弧長 |
